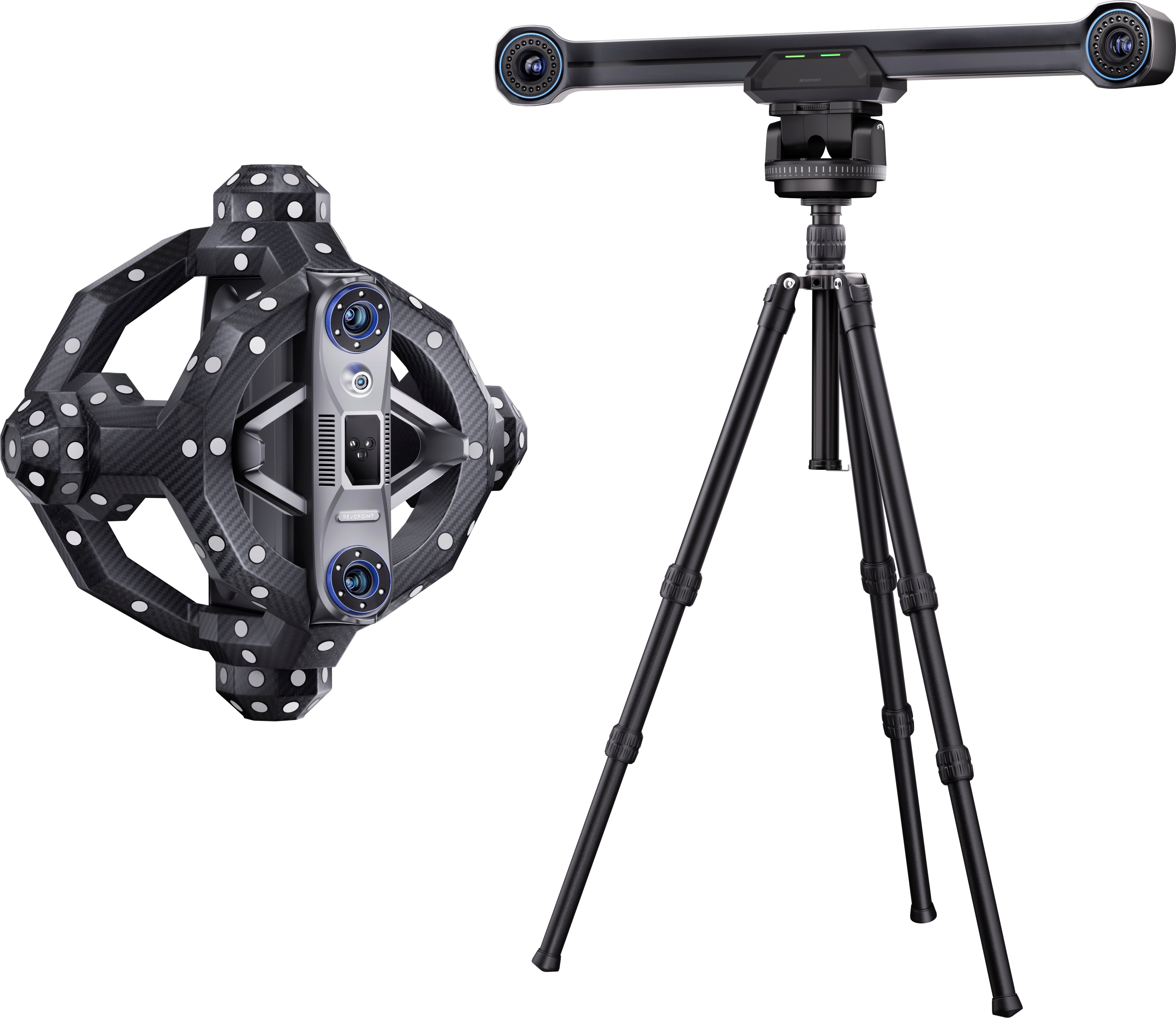

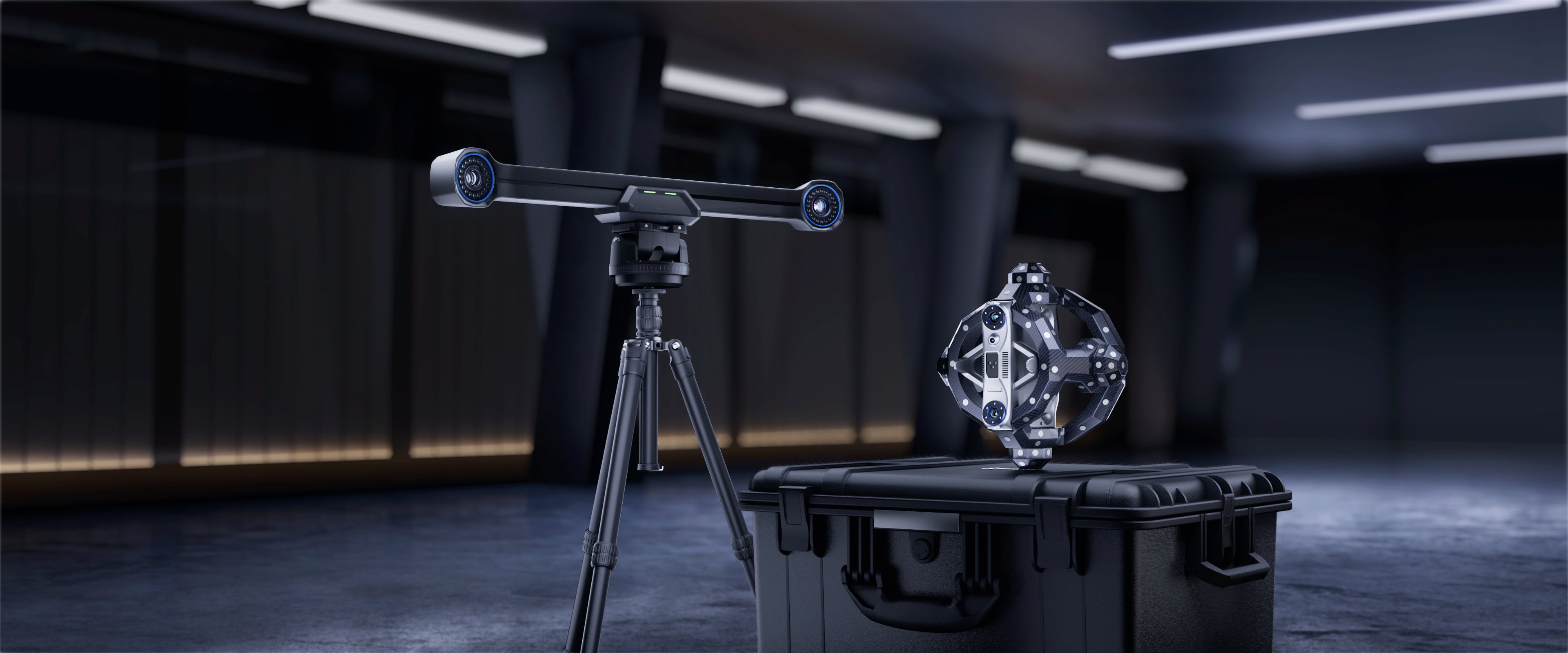

Revopoint Trackit

Revopoint3D Trackit non solo offre precisione, ma è anche in grado di pensare autonomamente, dalla calibrazione automatica alla perfetta integrazione nelle configurazioni robotiche. Sia in modalità manuale che con tracciamento ottico, Trackit garantisce risultati stabili e ripetibili, efficienza, flessibilità e sostenibilità industriale.

Massima qualità di scansione grazie alla doppia acquisizione laser

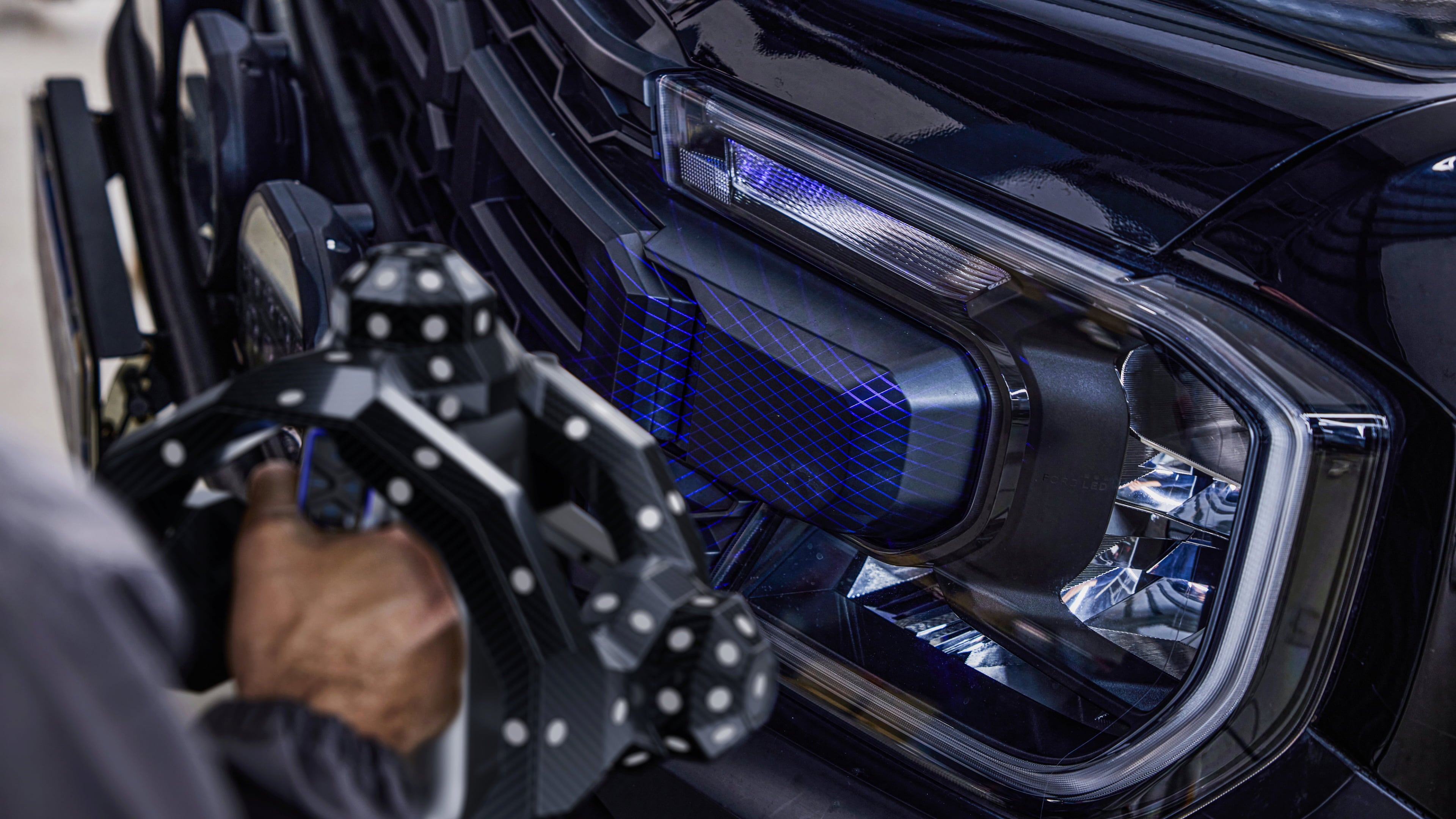

Grazie a due modalità laser blu, Trackit si adatta a qualsiasi superficie e geometria:

► Modalità 30 linee incrociate: per scansioni rapide e complete, anche su materiali scuri o riflettenti.

► Modalità linea singola: cattura in modo affidabile dettagli profondi come fori, ingranaggi, spazi vuoti e rientranze.

Scansione flessibile con o senza stazione base

Trackit offre due modalità operative flessibili:

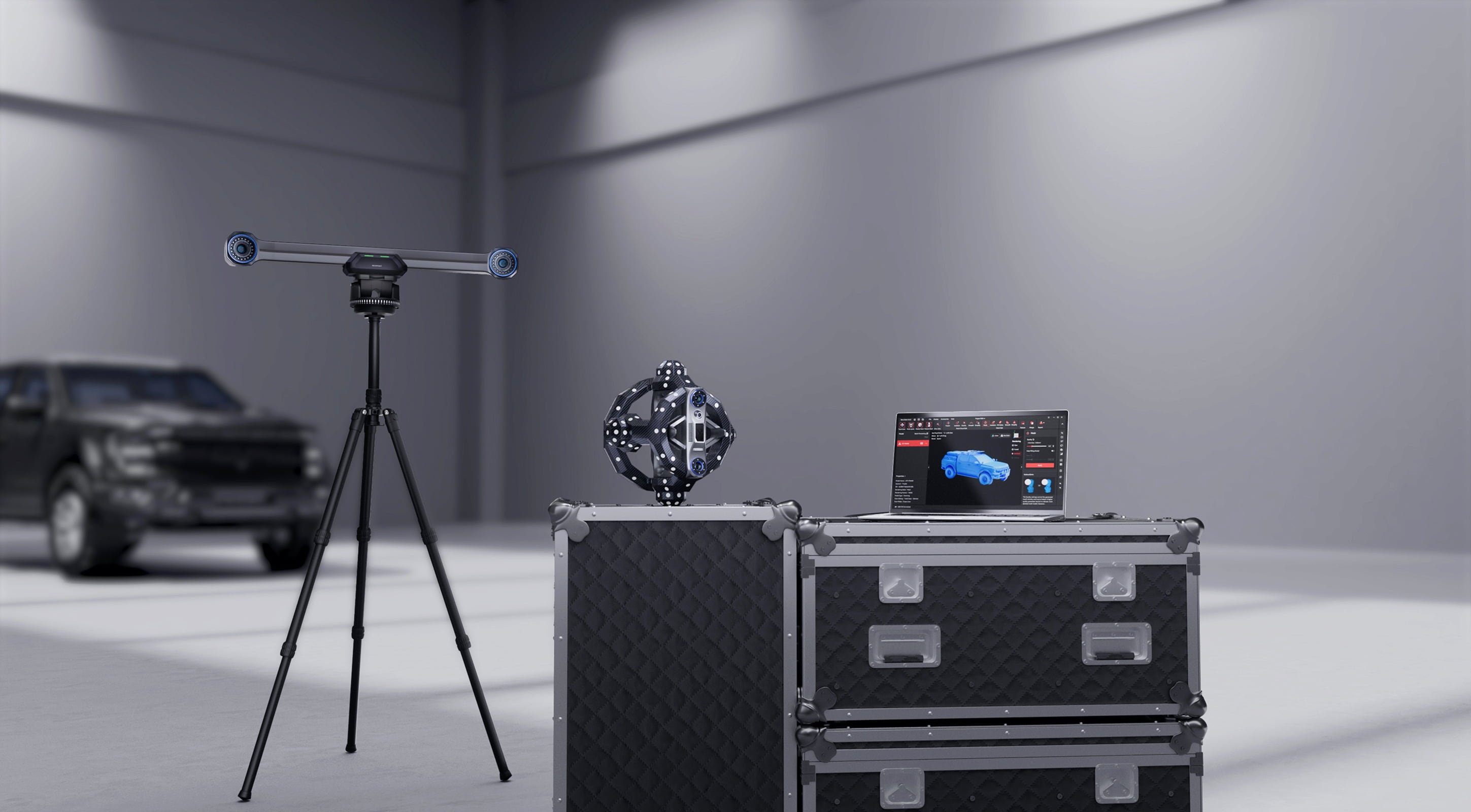

► Tracciamento ottico tramite stazione di tracciamento a doppia fotocamera: ideale per oggetti di grandi dimensioni.

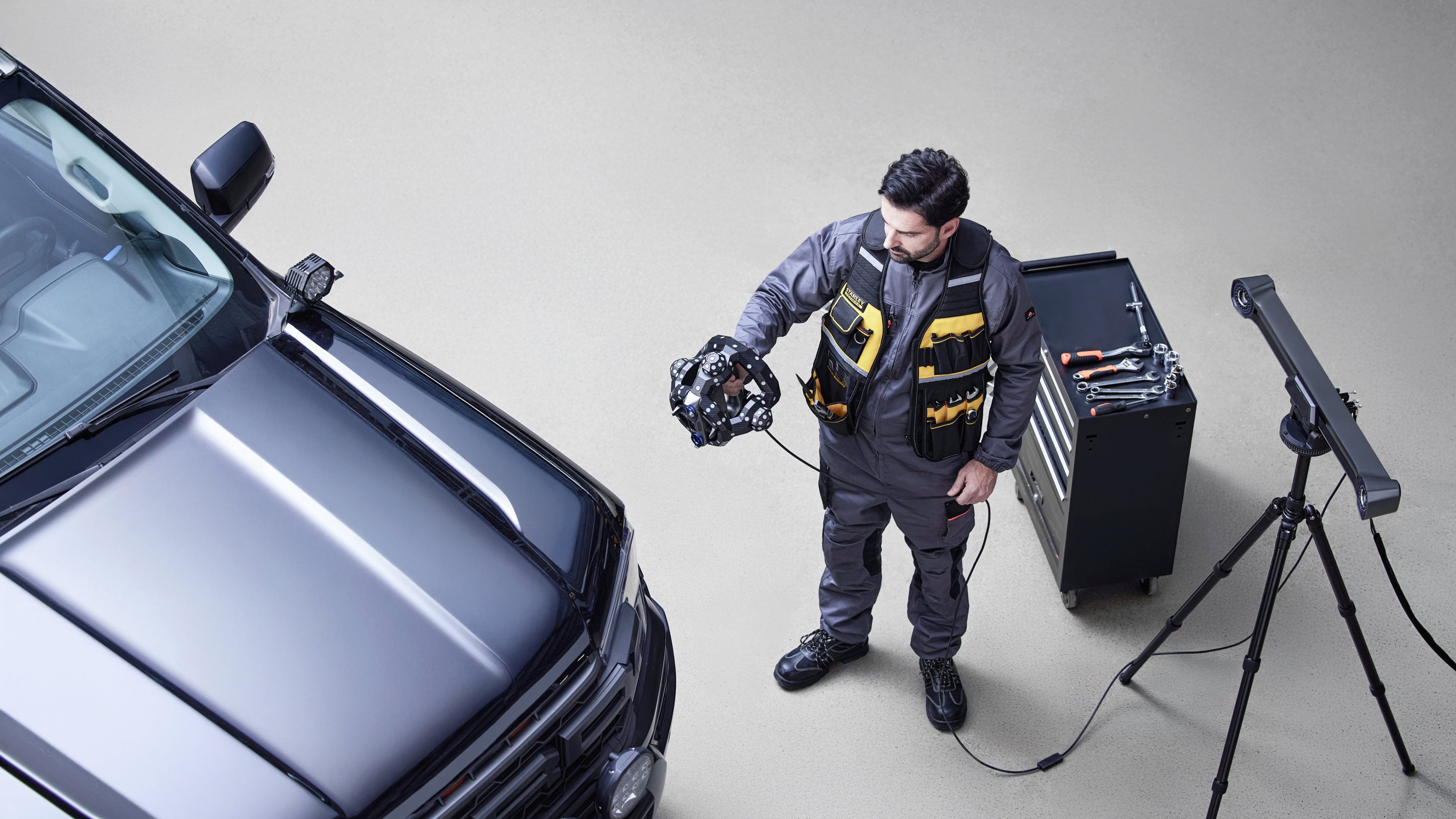

► Funzionamento manuale autonomo: per aree difficili da raggiungere o in ambienti chiusi in cui la stazione base non ha visibilità.

Acquisizione dati senza marker e design modulare per oggetti di grandi dimensioni

La localizzazione precisa in tempo reale elimina la necessità di target.
Trackit funziona completamente senza marker e consente scansioni 3D senza interruzioni di oggetti di dimensioni comprese tra 10 mm e 6 m.

Grazie al leapfrogging, la stazione base può essere spostata passo dopo passo attorno all'oggetto: il sistema di blocchi di ancoraggio garantisce un collegamento preciso dei telai e una copertura completa della superficie.

• Area di tracciamento massima: 3260 x 2845 mm (a 4 m di distanza).
• Velocità di misurazione: fino a 1,5 milioni di punti/secondo.
• Distanza di lavoro: 1,5 – 4 m.
• Portata del cavo: 6 m.

Calibrazione automatica del gimbal

Trackit utilizza un sistema cardanico intelligente a doppio asse per una calibrazione completamente automatica. Questo fa risparmiare tempo, riduce gli errori dell'operatore e garantisce risultati di misurazione costantemente precisi, anche quando si scattano più foto da diverse prospettive.

Funzionalità estesa tramite cattura delle texture

La fotocamera RGB ad alta risoluzione integrata cattura texture realistiche, ideali per la visualizzazione o ulteriori analisi con Revo Measure (ad esempio per report di ispezione con dati dimensionali).

Può essere automatizzato tramite interfaccia robotica

In combinazione con un braccio robotico collaborativo (6 assi), Trackit può essere utilizzato come sistema di scansione completamente automatizzato:

• Diametro dell'oggetto: fino a 0,5 m.
• Precisione volumetrica: fino a 0,05 mm.
• Applicazione: acquisizione automatizzata di nuvole di punti di geometrie complesse.

Monitoraggio integrato della temperatura

Diversi sensori ad alta sensibilità monitorano costantemente la temperatura dello scanner e del tracker, impedendo la deriva termica e garantendo un'accuratezza costantemente elevata.

Caratteristiche aggiuntive:

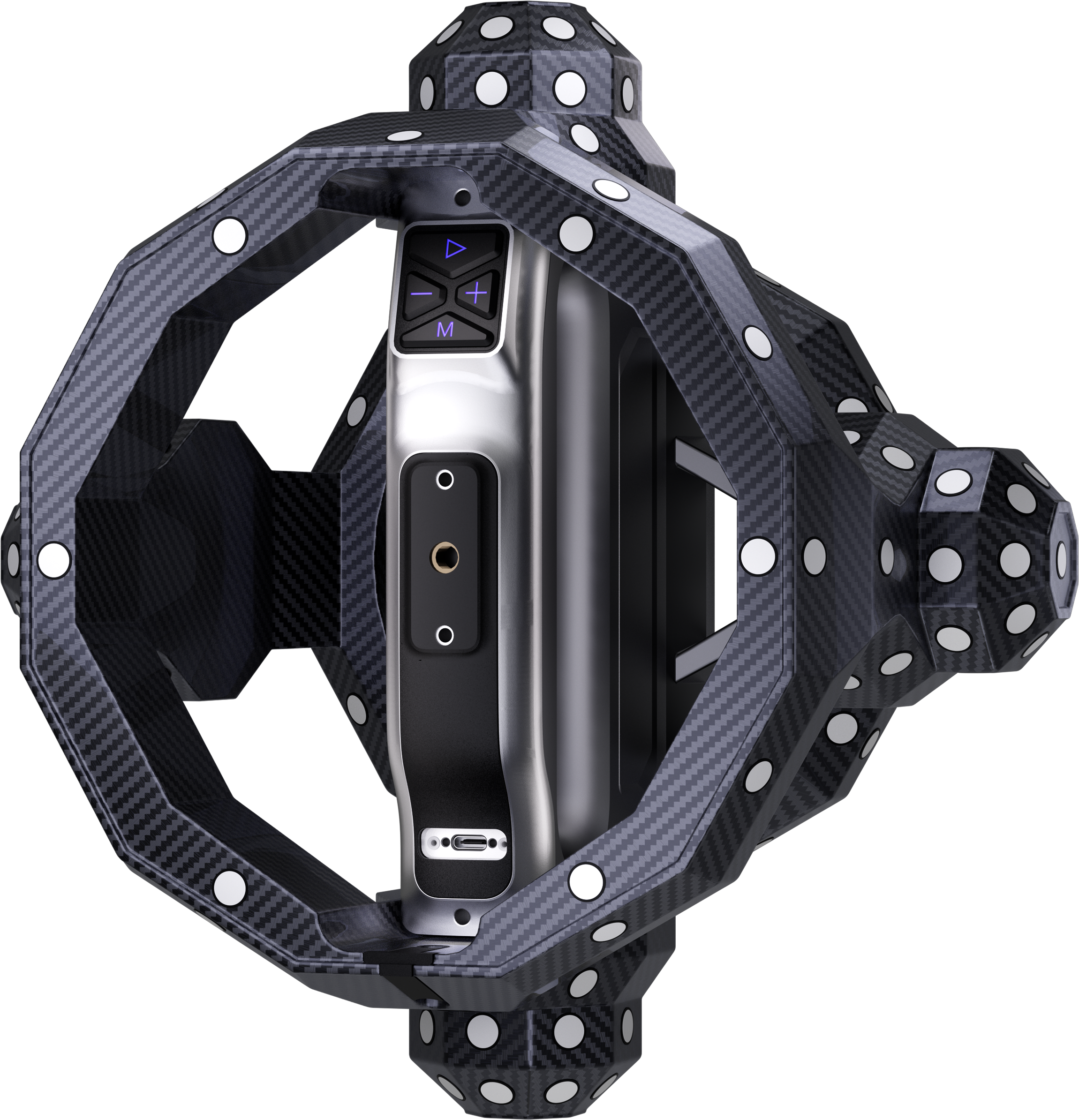

• Design robusto dell'alloggiamento con telaio rinforzato in carbonio.

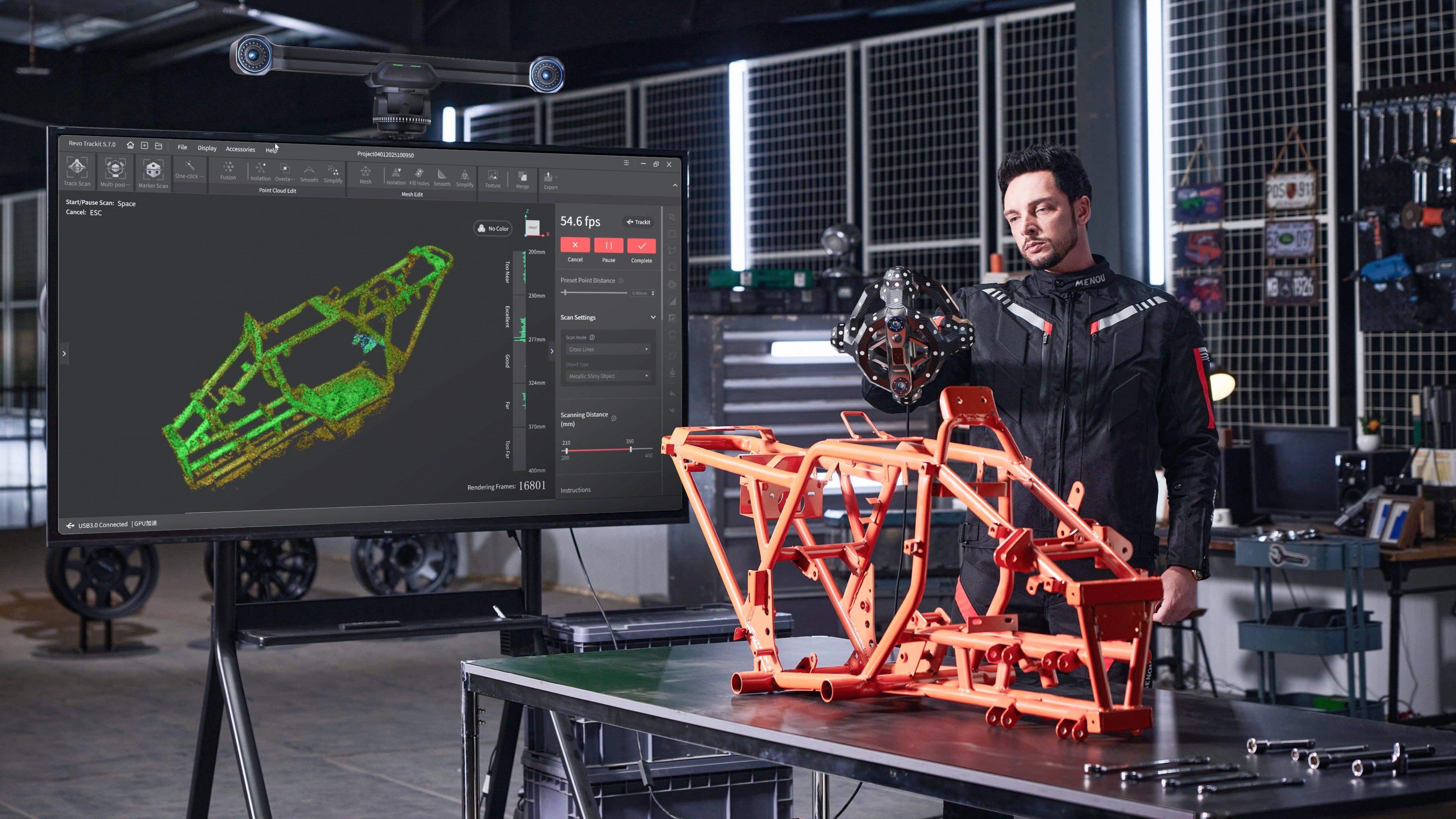

• Software gratuito Revo Trackit con monitoraggio in tempo reale del cloud di punti e parametri di scansione avanzati per un controllo ottimale.

La fornitura include:

• 1 Scanner
• 1 Tracker
• 1 unità di calibrazione automatica dello scanner (gimbal a doppio asse)
• 1 unità di calibrazione automatica del tracker (gimbal a doppio asse)
• 1 treppiede Tracker
• 1 scheda di calibrazione
• 1 asta di calibrazione
• 1 treppiede per scheda di calibrazione
• 1 treppiede per scanner
• 1 adattatore di alimentazione
• 1 cavo per PC (blu)
• 1 cavo scanner (nero)
• 1 cavo cardanico per scanner (oro)
• 1 cavo Gimbal Tracker (oro)
• fascette stringicavo
• 20 marker magnetici
• 8 blocchi di ancoraggio magnetici
• 1 cuscinetto di posizionamento
• 1 adattatore per scanner
• 1 chiavetta USB
• 1 valigetta per il trasporto con ruote per il tracker
• 1 valigetta per il trasporto con ruote per lo scanner

Specifiche tecniche:

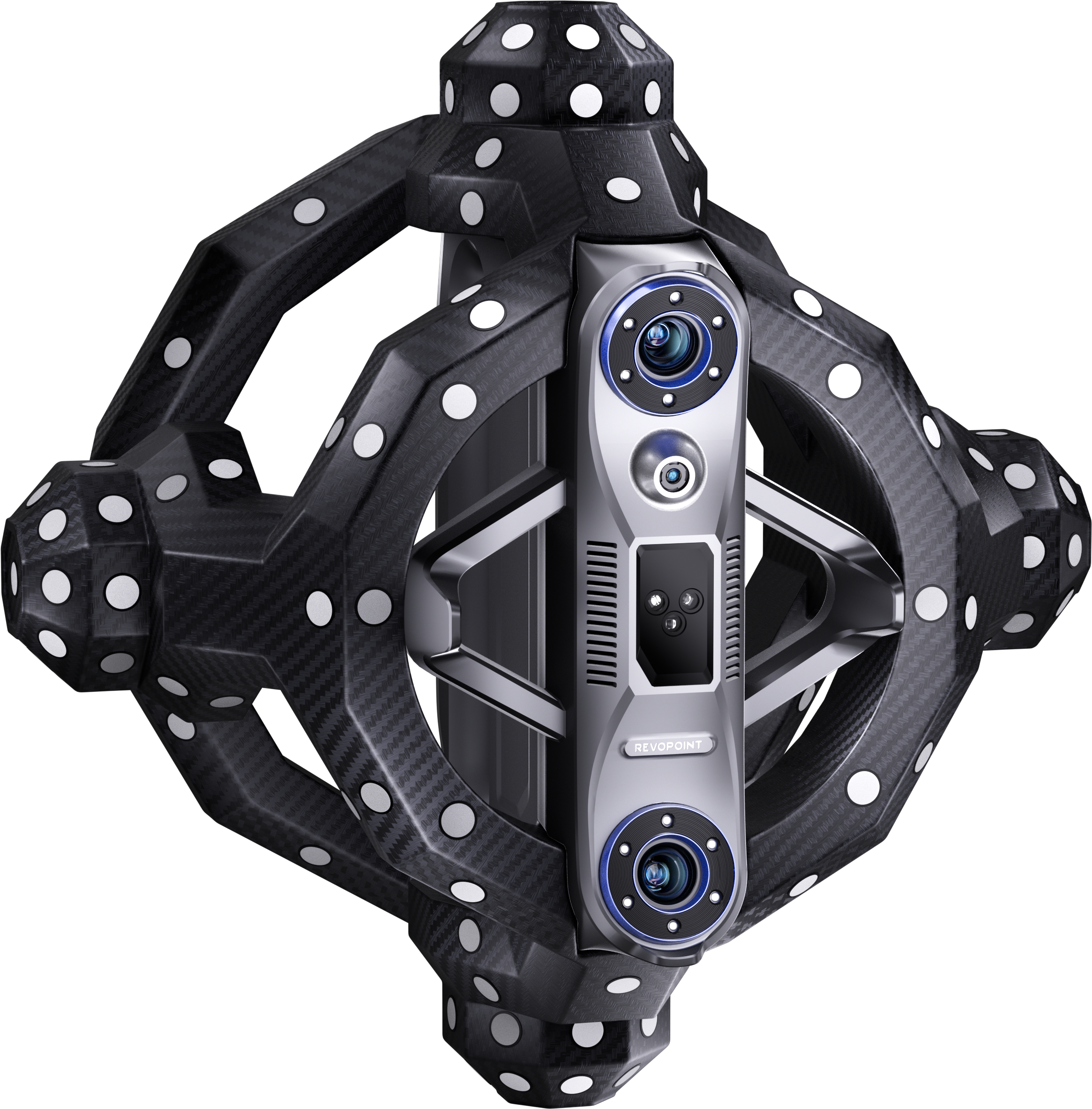

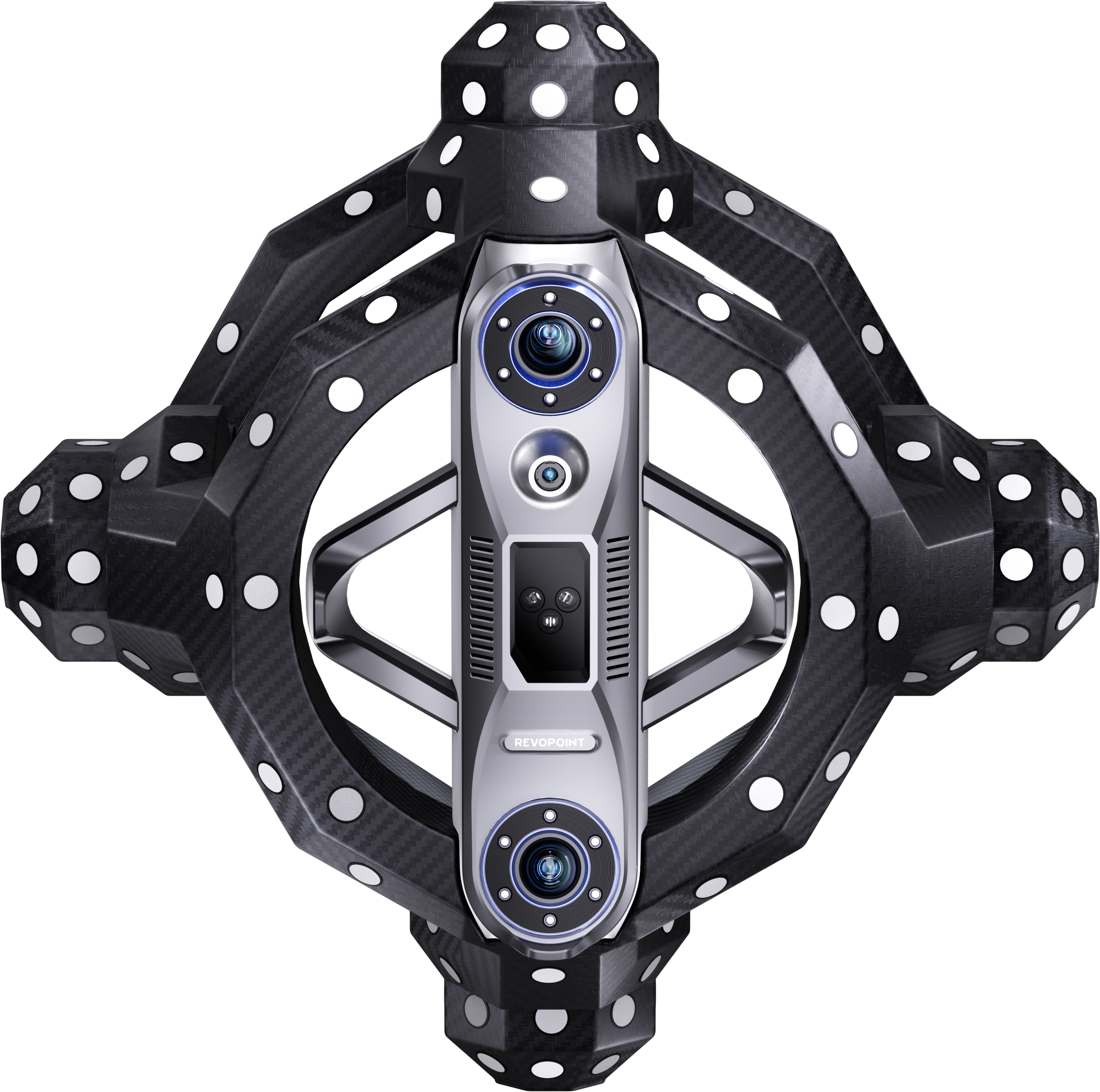

► Scanner:

► Trackit:
