BIGTREETECH KMS PCB Kit

Il KMS PCB Kit di BTT è un sistema di controllo modulare ad alte prestazioni progettato per gestire configurazioni di stampa multicolore. Sviluppato in collaborazione con i progetti open source KMS e Happy Hare, offre un'integrazione plug-and-play immediata con setup multi-materiale esistenti, inclusi Happy Hare V3 e sistemi di tipo B.

Controllo ad alta precisione con STM32G0B1RET6

Il microcontrollore integrato STM32G0B1RET6 a 32 bit funziona a 64 MHz e garatisce:

• cambi colore e transizioni di materiale estremamente precisi
• risposta rapida in tempo reale
• elevata affidabilità operativa
• sincronizzazione stabile di tutti i moduli collegati

In questo modo avrai il controllo completo sulla tua unità multicolore.

Design modulare plug and print

Il kit adotta un’architettura completamente modulare che offre la massima flessibilità. Ogni modulo può essere collegato direttamente senza saldature o configurazioni manuali, così da ottenere un'installazione semplice, veloce e immediatamente operativa.

Hub espandibile per più moduli

Se hai bisogno di gestire più di 4 o 6 filamenti, l’Expandable HUB consente la connessione in cascata di più unità, permettendo configurazioni da 8, 12 o 16 canali. Il sistema risulta così facilmente ampliabile e adatto anche a setup complessi.

Maggiore stabilità grazie alla ridondanza

Per garantire la massima sicurezza operativa il kit integra funzioni avanzate di ridondanza:

• 6 + 6 porte endstop
• 4 + 4 porte driver

Alcune porte possono essere riconfigurate per creare architetture di backup. L’utilizzo simultaneo non è previsto, ma la commutazione in caso di necessità è supportata per mantenere il sistema sempre stabile.

Condizioni di stampa ottimali in ogni momento

Il kit PCB KMS è progettato per assicurare un ambiente di lavoro controllato:

► Sensore HTU21D integrato: un sensore di temperatura e umidità ad alta precisione (±0,5 °C) monitora costantemente le condizioni interne, proteggendo filamento e componenti sensibili.

► Porta NTC per sensori esterni: na permette di collegare un sensore NTC 100K aggiuntivo per rilevare temperature in punti strategici del sistema.

► MOSFET ad alte prestazioni: consentono l’uso di moduli di riscaldamento per l’essiccazione attiva del filamento, riducendo l’umidità e aumentando la sicurezza di stampa.

Massima stabilità del sistema

Il kit è ottimizzato per garantire cambi colore costanti e senza interruzioni:

► Riduzione delle interferenze del segnale: i cavi schermati MX3.0 assicurano una trasmissione pulita dei segnali e dell’alimentazione.

► Design del sensore integrato e innovativo: la codifica della distanza consente un rilevamento preciso del filamento e previene letture errate durante i cambi di materiale.

► Quattro driver TMC2209 integrati: funzionamento ultraleggero e silenzioso dei motori con controllo di coppia stabile. Ciò garantisce movimenti fluidi dello shuttle e cambi di filamento puliti.

► Trigger affidabile con buffer a doppio stadio: assicurano un movimento fluido e silenzioso, con una regolazione di coppia stabile per transizioni affidabili.

Protezione sicura per prestazioni durature

Il kit PCB KMS si basa su una solida architettura di protezione che protegge in modo affidabile tutti i componenti elettronici:

► Protezione da inversione di polarità: previene i danni causati da fonti di alimentazione collegate in modo errato. Ciò garantisce la protezione del sistema anche in caso di errori di cablaggio accidentali.

► Protezione ESD: speciali circuiti dedicati proteggono i componenti sensibili dalle scariche elettrostatiche che possono verificarsi durante l'installazione o la rimozione dei moduli.

Questa doppia protezione garantisce una lunga durata e un funzionamento stabile anche in utilizzo continuativo.

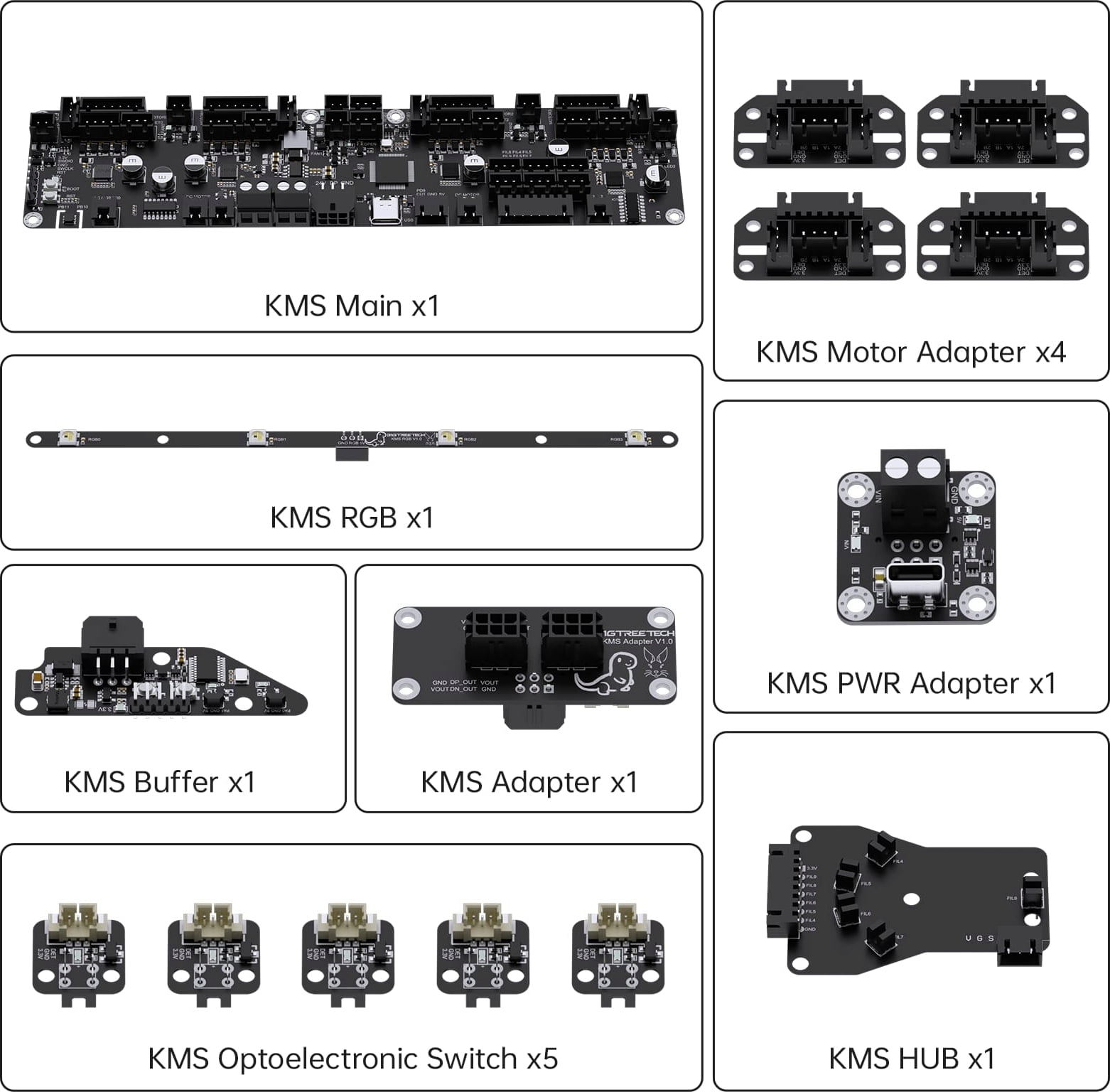

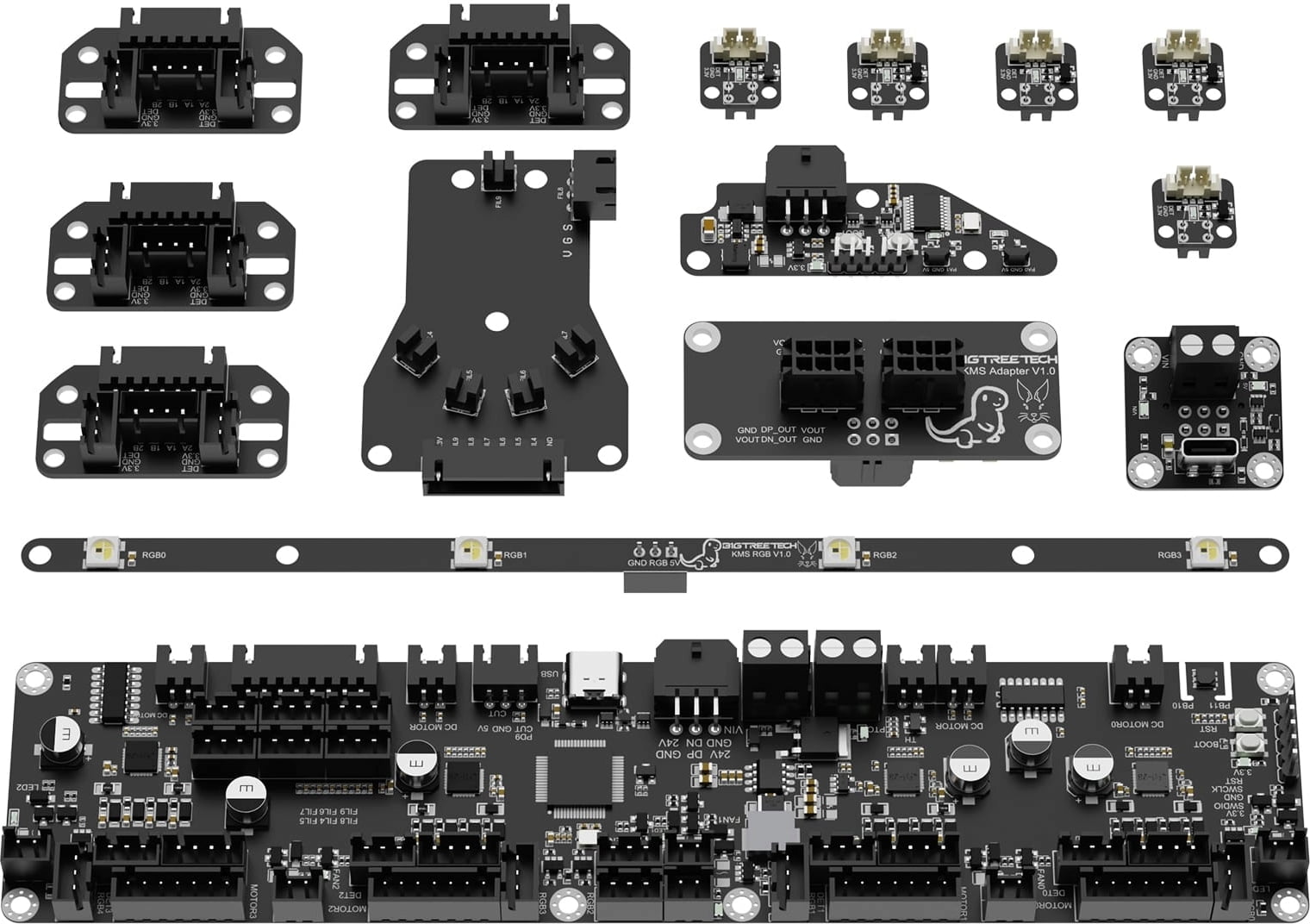

Contenuto della confezione:

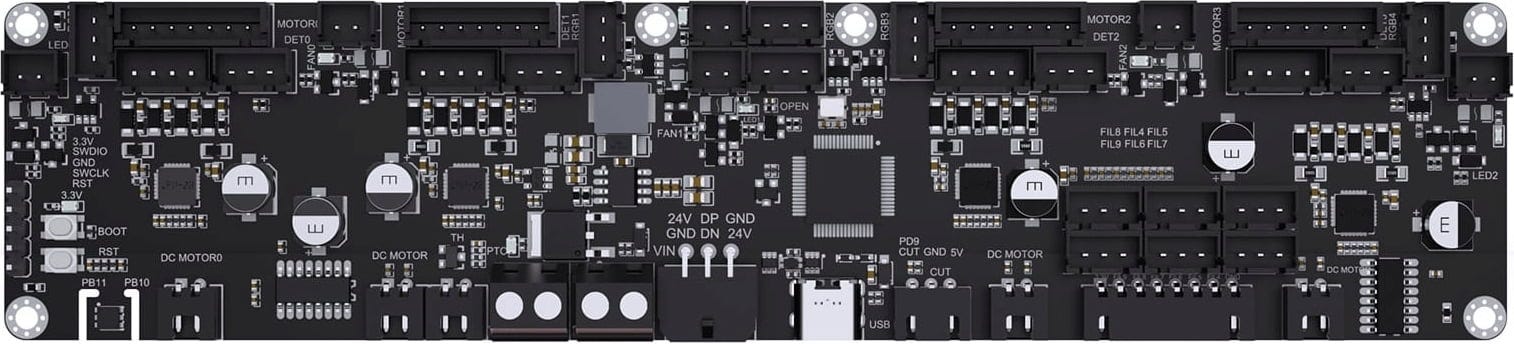

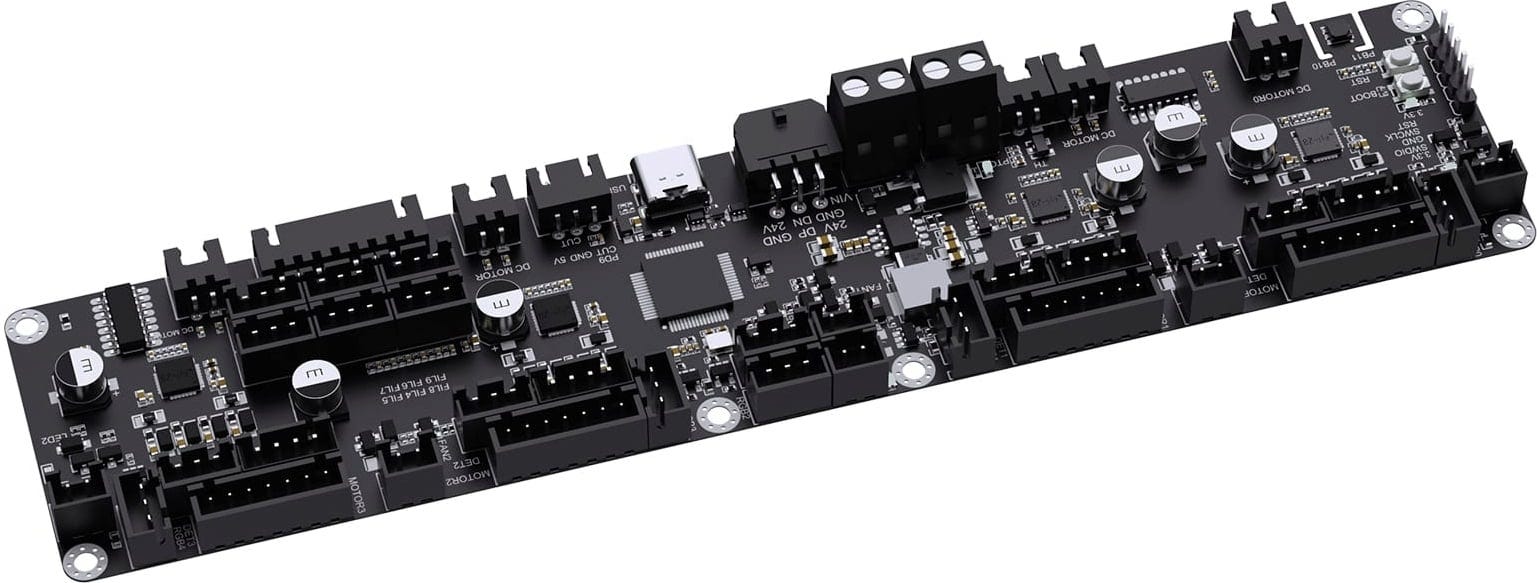

• KMS Mainboard

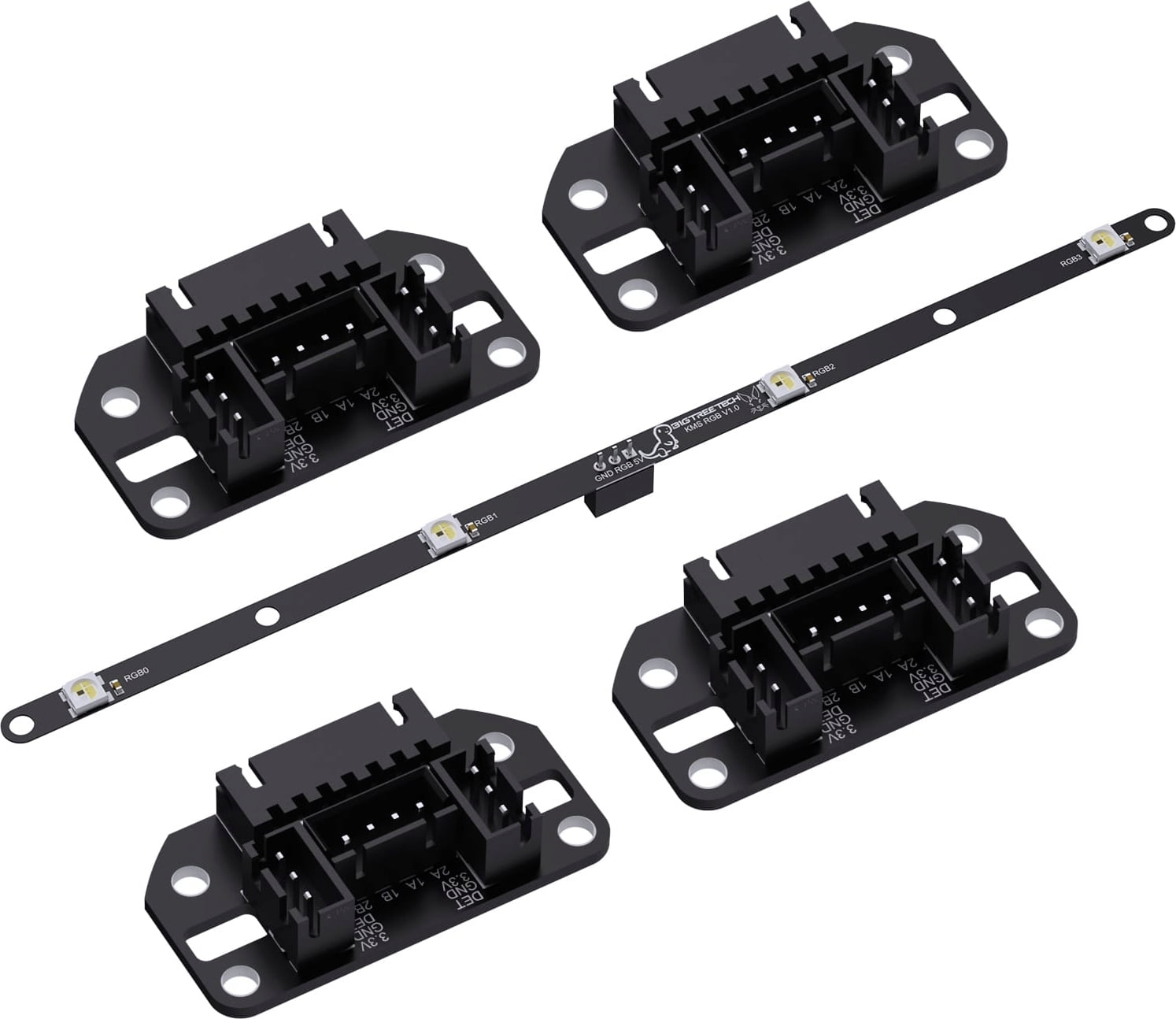

• 4 KMS Motor Adapter
• 1 KMS RGB

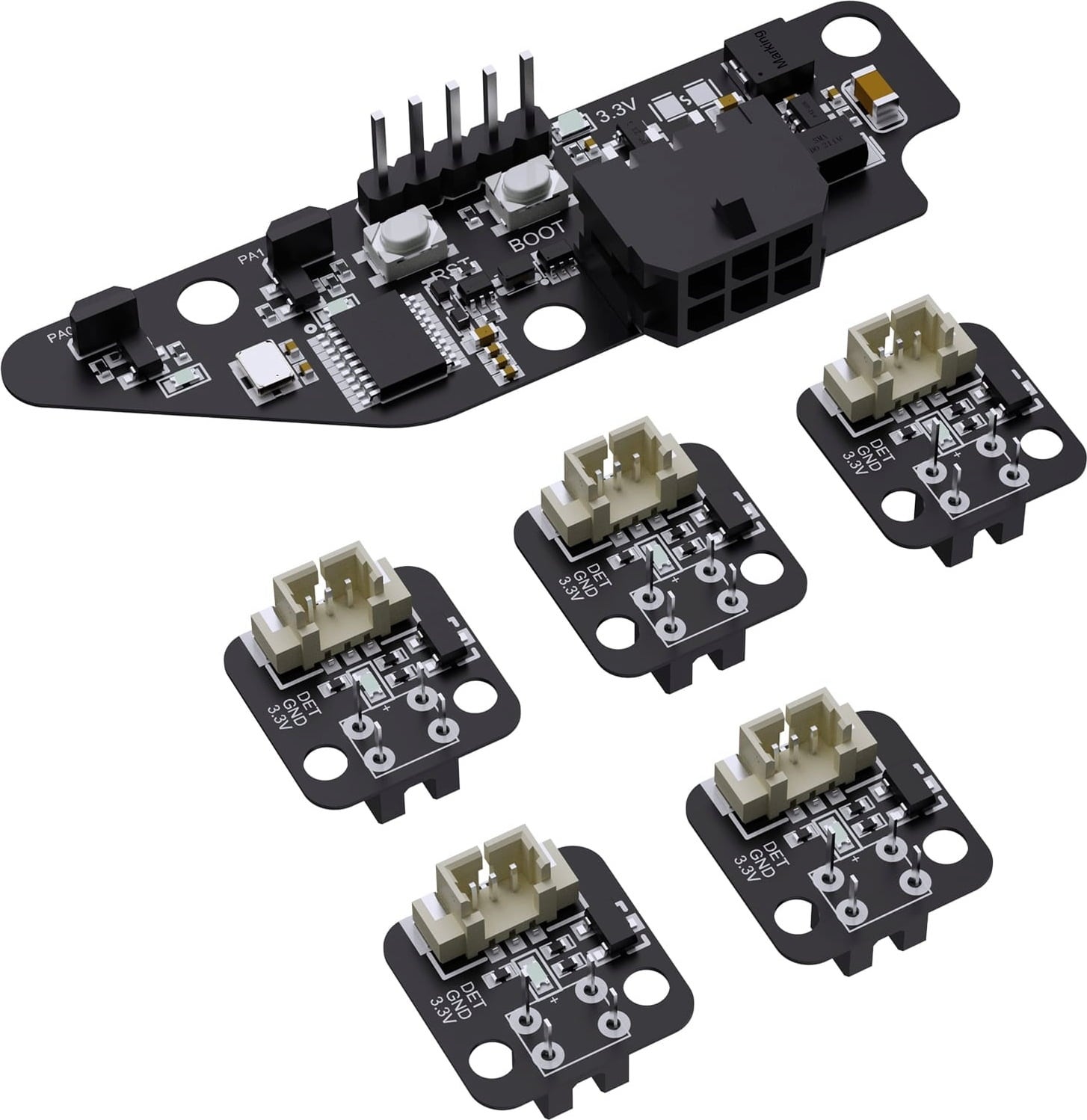

• 1 KMS Buffer

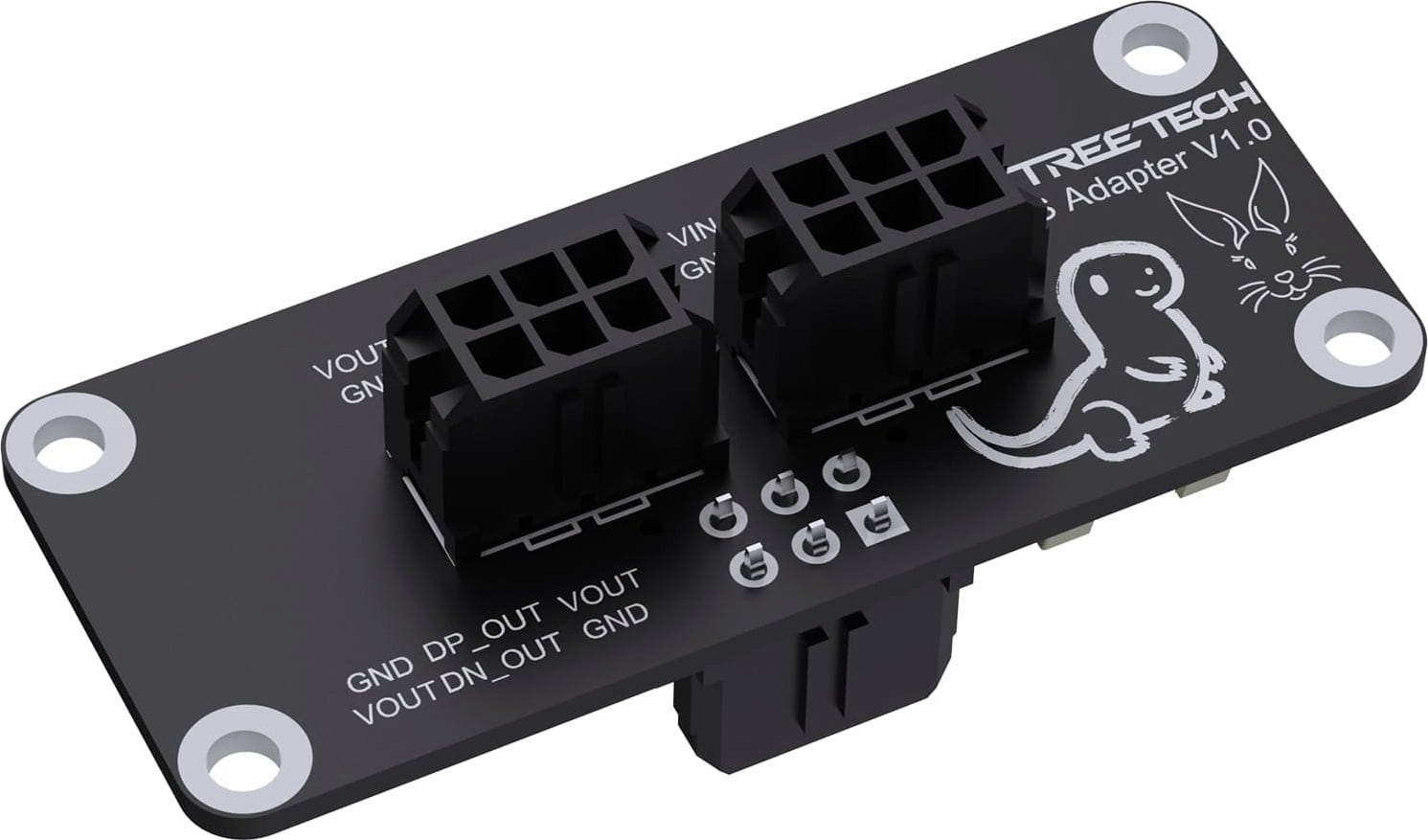

• 1 KMS Adapter
• 1 KMS PWR Adapter

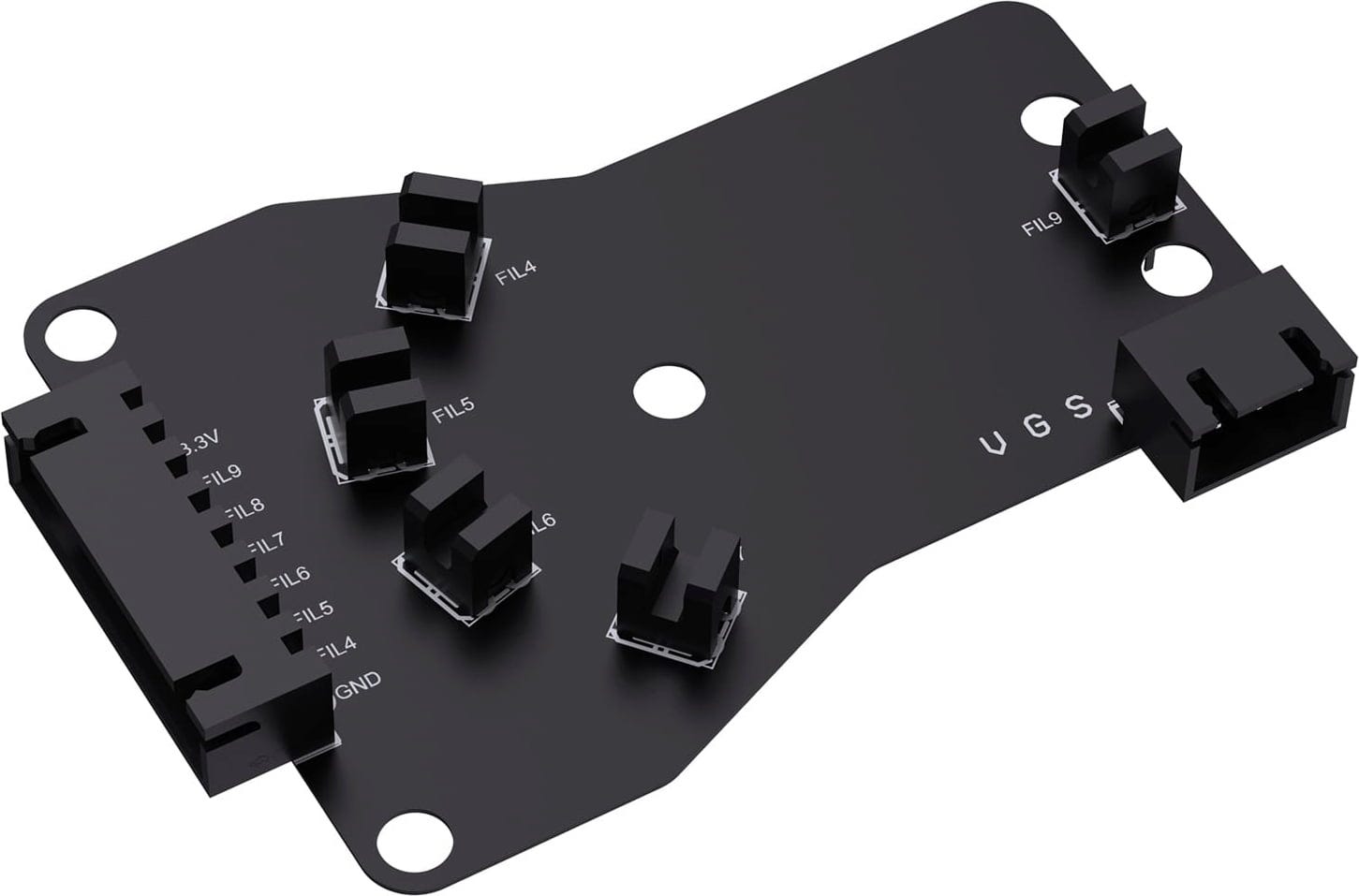

• 1 KMS Hub
• 1 interruttore ottico KMS

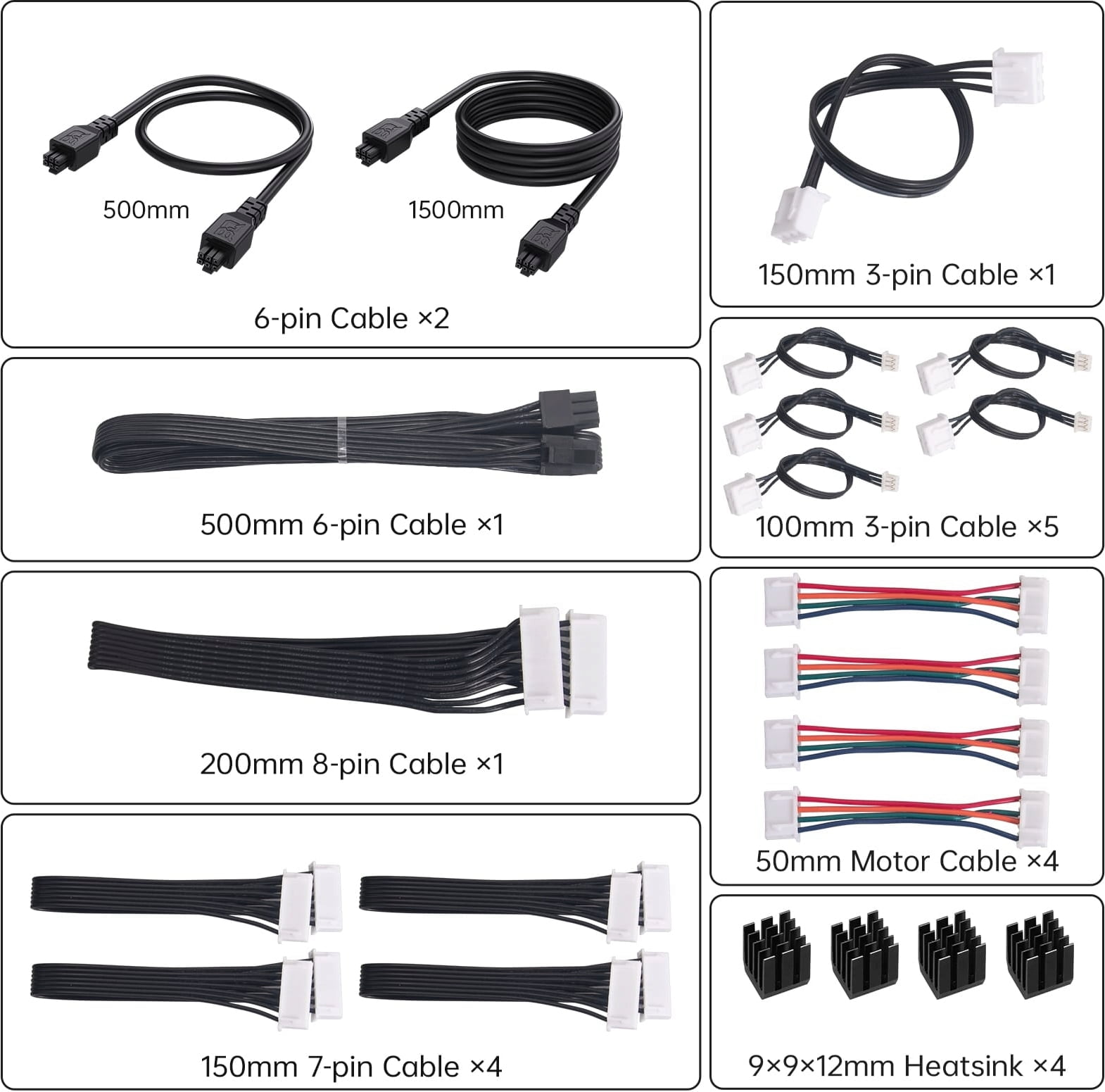

• 2 cavi 6-Pin, 500 mm, 1500 mm
• 1 cavo 3-Pin, 150 mm
• 1 cavo 6-Pin, 500 mm
• 5 cavi 3-Pin, 100 mm
• 1 cavo 8-Pin, 200 mm
• 4 cavi motore, 50 mm
• 4 cavi 7-Pin, 150 mm
• 4 dissipatori 9 x 9 x 12 mm

Specifiche tecniche:
